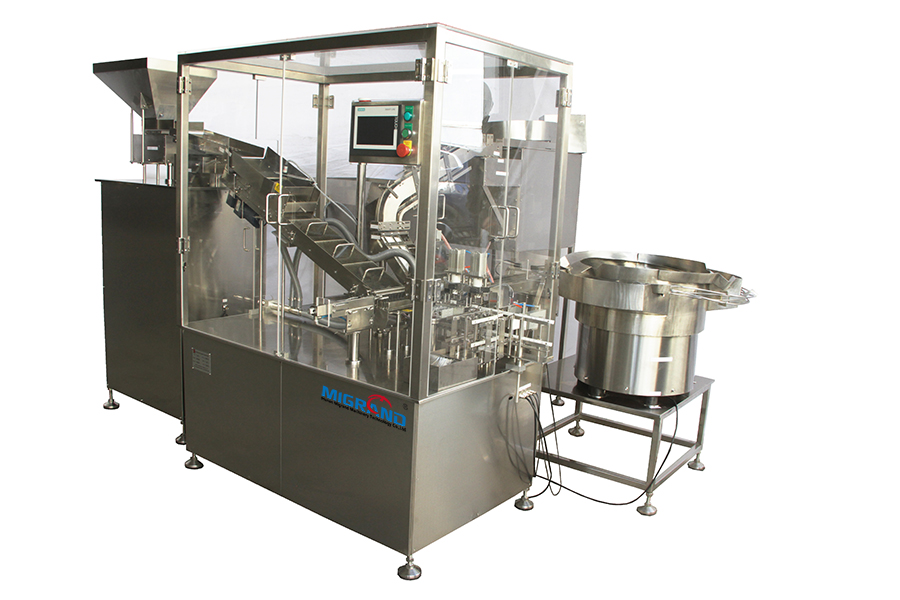

Краткое введение: Машина для розлива таблеток GD-80A в бобины предназначена для упаковки более крупных и тонких таблеток, которые упорядоченно подаются в бобины в один ряд внахлест. Устройство полностью использует ПЛК для централизованного управления. Он проверен при волоконном, фотоэлектрическом обнаружении и других видах обнаружения на предмет стабильной работы и надежной автоматической работы. Он может автоматически подавать сигналы тревоги и отключаться, если нет таблеток, бутылочек или крышки. Его часть, контактирующая с таблетками, изготовлена из высококачественной нержавеющей стали 316. Она полностью соответствует требованиям GMP.
Состав и функции:
1. Вибрационная система крышки: загрузка крышки в бункер вручную, автоматическое размещение крышки на стойке для закупорки с помощью вибрации.
2. Система подачи таблеток: поместите таблетку в бункер для таблеток вручную, таблетка будет автоматически отправлена в положение таблетки.
3. Блок подачи таблеток в бутылочки: как только обнаруживается наличие бутылки, цилиндр подачи таблеток толкает таблетки в бутылку.

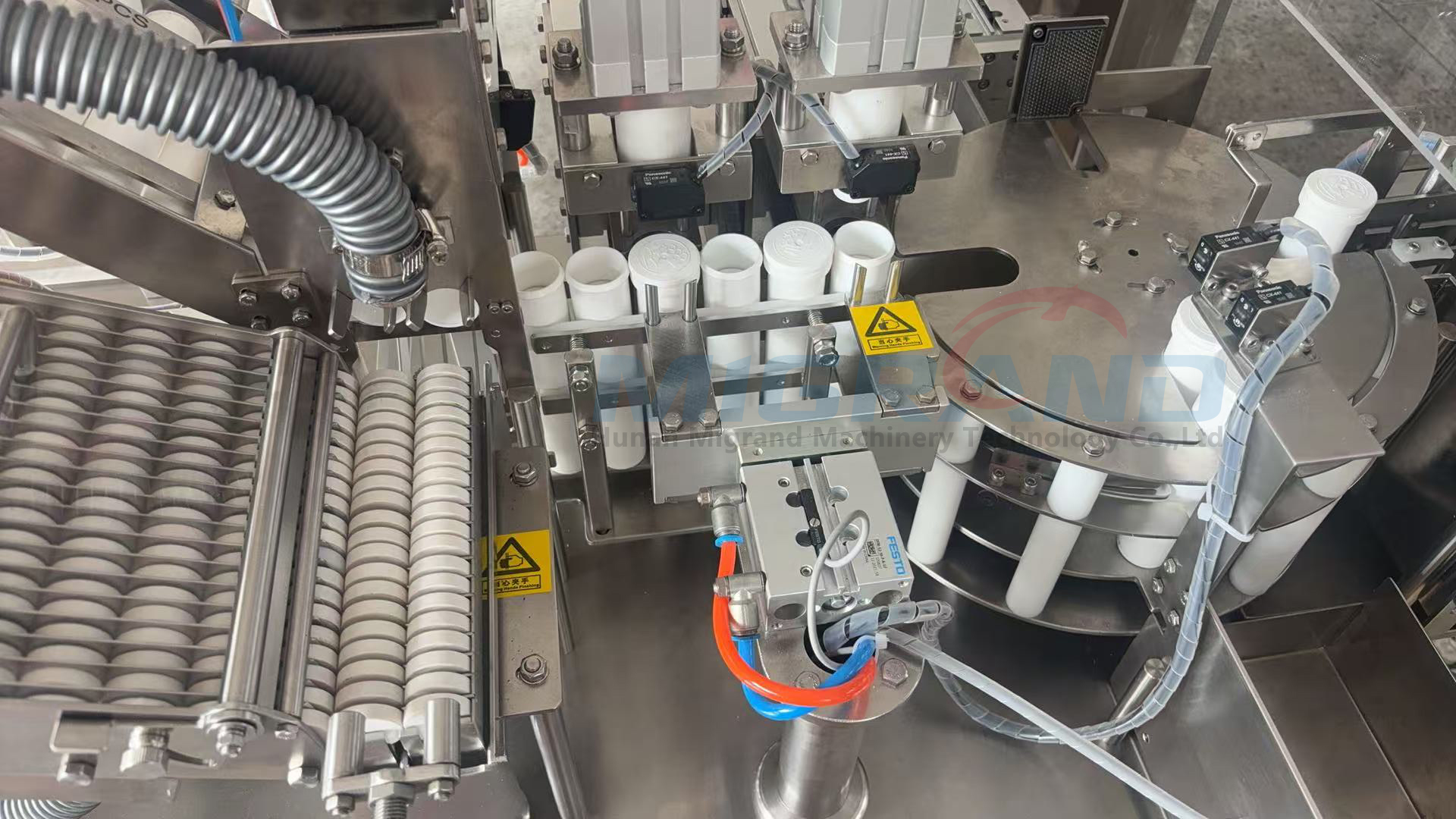

4. Блок подачи через трубку: вручную поместите бутылку в бункер, бутылка будет установлена в положение для наполнения таблеток путем распаковки бутылок и подачи через трубку.
5. Блок толкания крышки: когда в бутылку попадает таблетка, система толкания крышки автоматически нажимает крышку и закрывает бутылку.
6. Отсутствие устройства отбраковки таблеток: если в бутылке не хватает 1 или более таблеток, бутылка будет автоматически отбракована. Ни таблетки, ни укупорки, ни бутылки, ни укупорки.
7. Секция электронного управления: эта машина управляется ПЛК, цилиндром и шаговым двигателем. с автоматической многофункциональной сигнализацией.
Основные материалы: 1. Плита и рама машины изготовлены из стали и эмалевой краски, крышка платформы — из 304, другая — из алюминиевого сплава, подвергнутая пескоструйной очистке, из нержавеющей стали 304, а все материалы, соприкасающиеся с планшетом, — из sus316L.
Основные электрические компоненты:
НЕТ | Имя | Бренд |
1 | ПЛК | Сименс |
2 | Сенсорный экран | Сименс |
3 | Основные электрические компоненты управления | Шнайдер |
4 | Цилиндр и электромагнитный клапан | Фесто |
5 | Фотоэлектрический, Магнитный переключатель | Панасоник, Ламбао, Фесто, |
6 | Индексная пластина и шаговый двигатель | Шэньчжэнь Гаошида, Шэньчжэнь Лейсай |
Технические параметры:
Напряжение: 220 В; мощность: 2кВт; Производство: 60~80 бутылок/мин.
Вспомогательное оборудование: очищенный сжатый воздух, давление и расход которого составляют 0,5~0,6 МПа и 0,28 м3/мин соответственно.
Внешние размеры: 3200мм*2000мм*1800мм. Вес: около 1000 кг
Адаптация к диапазону спецификаций : Диаметр планшета: Ф18~Ф25 мм. Толщина стола: 5-8 мм, Количество загрузки: 10-20шт.
*Примечания: Если информация о параметрах планшета выходит за рамки вышеуказанных параметров, она будет считаться индивидуальной и нестандартной, и предложение должно быть соответствующим образом обновлено.
Процесс работы:
Вручную засыпайте таблетку в бункер - Таблетки попадают в секцию сортировки таблеток - Автоматически размещайте таблетку на орбите - Автоматически переходите в положение загрузки.
Вручную поместите бутылку в бункер для бутылок. Автоматическая подача бутылки в положение наполнения.
Крышка вручную помещается внутрь пластины осциллятора. Автоматическая настройка крышки. Ввод положения сальника.
Машина автоматически заполняет таблетку в бутылку и выводит ее.
