В конфигурации выбора продукта машина CTS2000 внесла технические корректировки для наполнения и упаковки жидкостей, а именно:
1. Решить проблему отсутствия пленки при непрерывном производстве (для модели формирования пакетов).
2. Устройство коррекции отклонения пленки с сервоприводом для устранения отклонения пленки (для модели формирования пакетов).

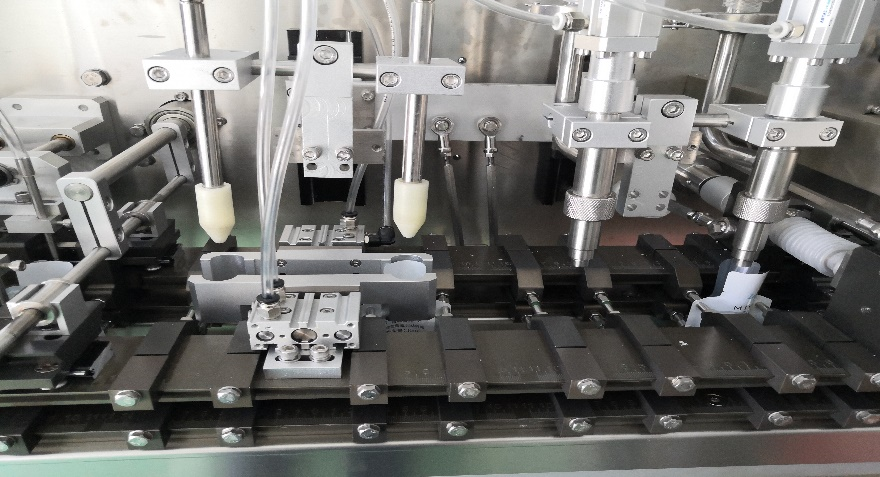

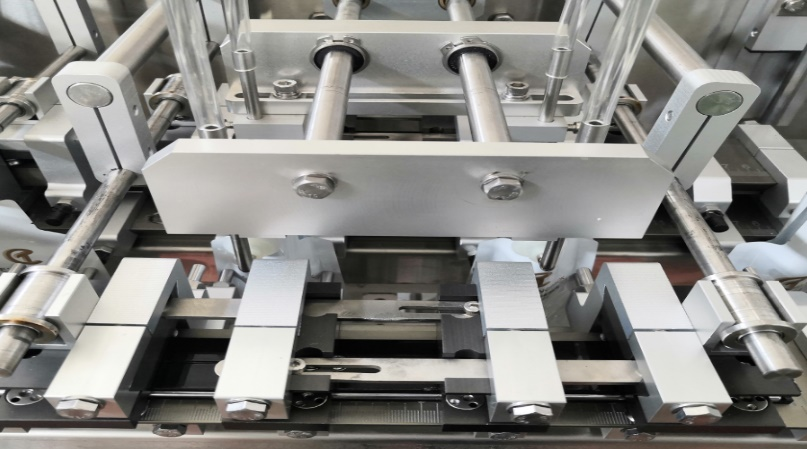

3. Вспомогательная конструкция для открытия мешков, повышающая вероятность успешного открытия мешков.

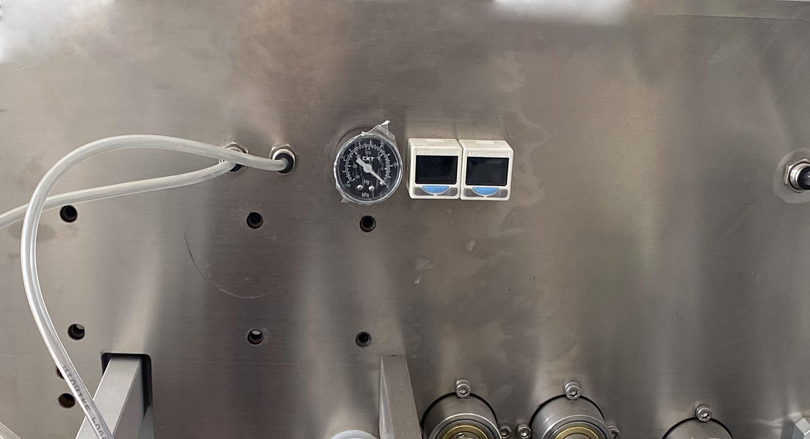

4. Система обнаружения открытия мешка с функцией отсутствия наполнения, если мешок не открывается.
5. Встроенное защитное устройство для предотвращения попадания пыли.

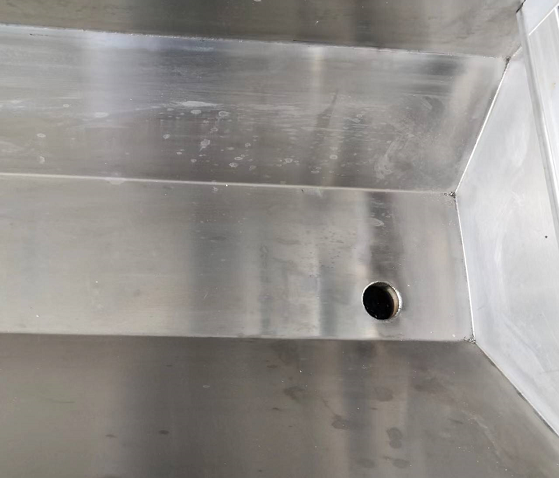

6. Очистной бак для предотвращения утечки отходов и очистки оборудования.
7. Сервоприводное устройство для выпуска пленки.
8. Комплект системы охлаждения с циркуляцией воды.
9. Разливочная машина с наполнителем материала высокой и низкой вязкости.
10. Набор штампов с двойным пуансоном.
11. Производительность: 80 мешков/мин.

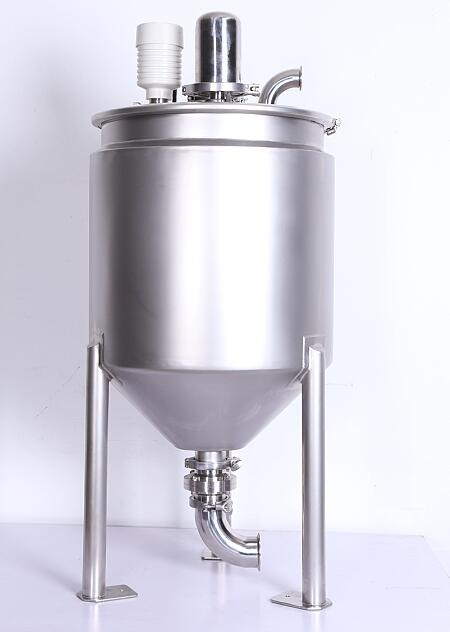

Бак с двухслойной изоляцией из нержавеющей стали 316 емкостью 60 л (включая камертон-указатель уровня)
Технические параметры оборудования | |||
ГТС-2000 | |||
Тип машины | ВФФС | подача, наполнение и запечатывание готовых пакетов, вывод | |
Технология | упаковка в мешки | готовая сумка | |
сумка для транспортировки | прерывистость | ||
Структура | каркас кузова | нержавеющая сталь СС304 | |
часть | Нержавеющая сталь SS304 и алюминиевый сплав | ||
Материал, контактирующий с материалом | Нержавеющая сталь SUS316 | ||
АЗС | 2 (с 1 головкой) | ||
Размер машины | Длина × Ширина × Высота | 3200×970×1390 мм | |
Вес машины | 1500 кг | ||
Размер сумки (мм) | Длина × Ширина × Высота | однорядный | Минимум: 120 мм х 100 мм х 20 мм. |
Максимум: 180 мм х 180 мм х 30 мм | |||
Скорость упаковки | Максимум: 80 страниц в минуту | ||
Объем сумки | Максимум: 80 мл | ||
Расход энергии | электрический | 8,0 кВт | |
сжатый воздух | 80 л/мин 0,6 МПа | ||
Напряжение | 200–415 В/50–60 Гц/N+G (настраивается в соответствии с требованиями заказчика) | ||
шум | ≤70 дБ | ||
безопасный | стандарты CE | ||
Электрическая конфигурация
ГТС-2000 | |||
Стандартная электрическая конфигурация: | |||
номер заказа | имя | модель | производитель |
1 | система управления преобразованием частоты | Шнайдер | |
2 | Операционная система сенсорного управления HMI | Вилен | |
3 | ПЛК Навар | Мицубиси | |
4 | Серводвигатель и сервоконтроллер движения | ||
4.1 | серводвигатель | Панасонник | |
4.2 | сервоконтроллер движения | Панасонник | |
5 | электронный компонент | Шнайдер | |
6 | регулятор температуры | ионизирующее излучение | |
7 | фотоэлектрический переключатель | Японское видение | |

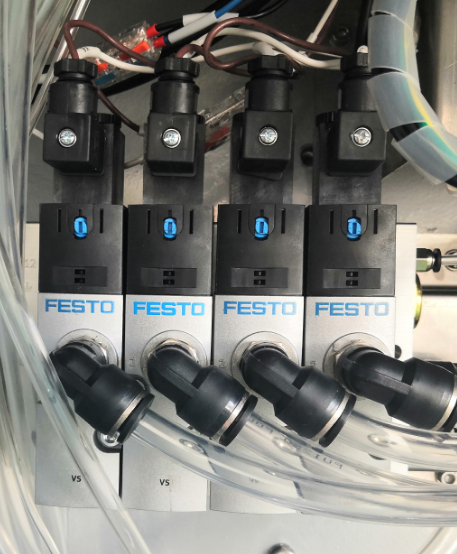

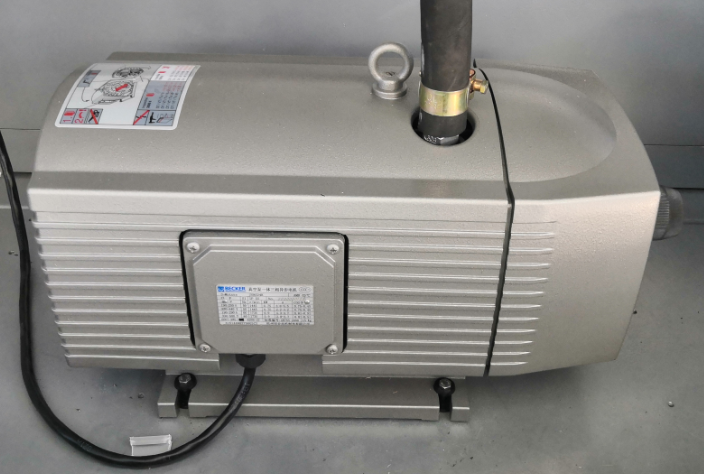

8 | вакуумная и субатмосферная система | Герман Бек | |

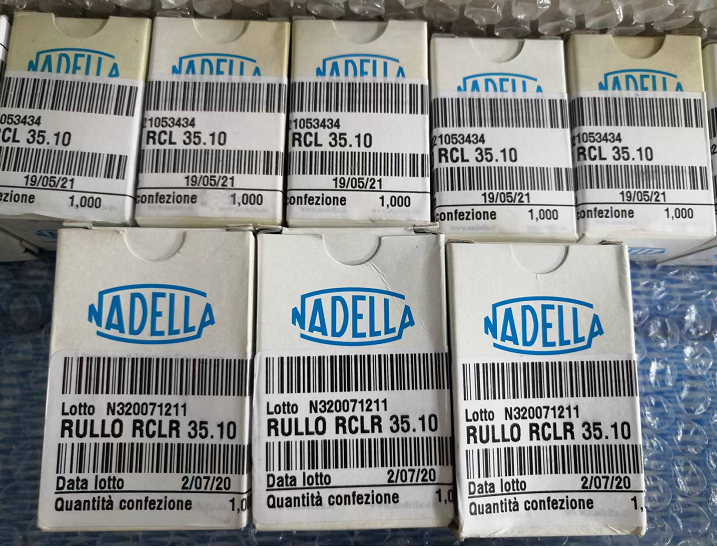

9 | несущий | НСК и ИГУС | |
10 | шпиндельный двигатель | Дракон | |
11 | электромагнитный клапан | Ядеке | |
12 | Дверной выключатель безопасности | немецкий Шмайс | |
